项目名称：声学结构样件的制作及加工服务
项目联系方式：
项目联系人：赵老师
项目联系电话： 18189274590，zctt.2008@163.com
采购单位联系方式：
采购单位： 机械工程学院
联系人和联系方式： 齐老师，88965750，nancy1983@xjtu.edu.cn
联系地址： 西安市长安区中国西部科技创新港高端装备研究院
一、采购项目的名称、数量、简要规格描述或项目基本概况介绍
（一）样件加工
表：产品加工信息表（单位：mm）
采购内容 |
直径 |
长 |
宽 |
厚度 |
数量 |
Φ206吸声超结构圆形小样 |
206 |
/ |
/ |
50 |
10 |
Φ118吸声超结构圆形小样 |
118 |
/ |
/ |
50 |
10 |
Φ55吸声超结构圆形小样 |
55 |
/ |
/ |
50 |
10 |
Φ206吸声超结构500mm样件 |
/ |
500 |
500 |
50 |
10 |
Φ118吸声超结构500mm样件 |
/ |
500 |
500 |
50 |
10 |
Φ55吸声超结构500mm样件 |
/ |
500 |
500 |
50 |
10 |
Φ206吸声超结构1200mm样件 |
/ |
1200 |
1200 |
50 |
5 |
Φ118吸声超结构1200mm样件 |
/ |
1200 |
1200 |
50 |
5 |
Φ55吸声超结构1200mm样件 |
/ |
1200 |
1200 |
50 |
5 |
Φ206吸声超结构1500mm样件 |
/ |
1500 |
1500 |
50 |
5 |
Φ118吸声超结构1500mm样件 |
/ |
1500 |
1500 |
50 |
5 |
Φ55吸声超结构1500mm样件 |
/ |
1500 |
1500 |
50 |
5 |
以下制品加工信息以φ206吸声超结构样件为例，φ118吸声超结构和φ55吸声超结构样件需在以上内容示例和附图的基础上，中标单位自行修改设计，具体的二次设计细节可以和甲方进行沟通。
1. 样件加工
（1）Φ206吸声超结构圆形小样

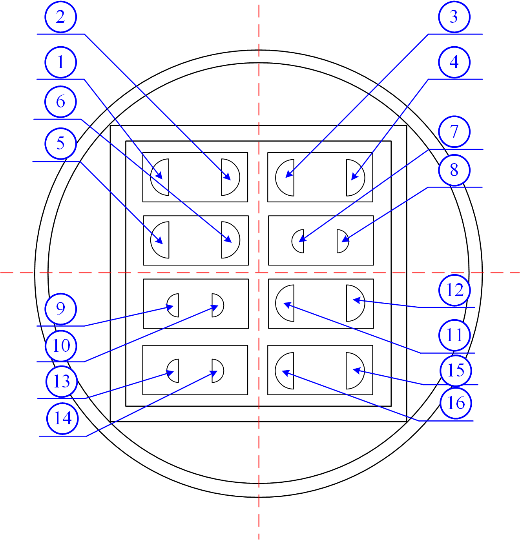

图1所示为直径206mm厚度为50mm的吸声超结构示意图。图1(a)为超结构框架尺寸图，从框架图中可以看出该超结构由8个包含聚氨酯背腔的薄板质量吸声单元组成。超结构的外部圆形框架的厚度为8mm，中间矩形框架的上下侧壁厚度为10mm，左右侧壁的厚度为8mm，其他壁厚均为10mm。薄板的尺寸为65mm×24mm×0.4mm，材质为不锈钢。图1(b)为超结构质量块分布示意图，质量块按从上到下，从左到右的顺序依次记为1-16号，两两质量块间的间距为2倍质量块半径，质量块的材质均为铅块，具体的尺寸如表1所示。
(a) 框架尺寸图
(b) 质量块分布示意图
图1 直径206mm样件设计图
表1. 直径206mm样件质量块尺寸
序号 |
半径 |
高度 |
1 |
8mm |
14mm |
2 |
8mm |
16mm |
3 |
8mm |
8mm |
4 |
8mm |
10mm |
5 |
8mm |
22mm |
6 |
8mm |
24mm |
7 |
6mm |
26mm |
8 |
6mm |
28mm |
9 |
6mm |
18mm |
10 |
6mm |
20mm |
11 |
8mm |
34mm |
12 |
8mm |
42mm |
13 |
6mm |
26mm |
14 |
6mm |
28mm |
15 |
8mm |
30mm |
16 |
8mm |
32mm |
（2）Φ206吸声超结构1200mm样件

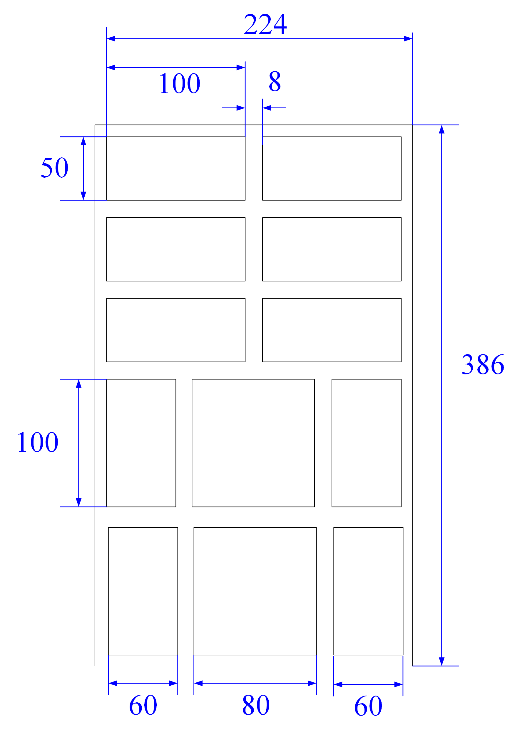

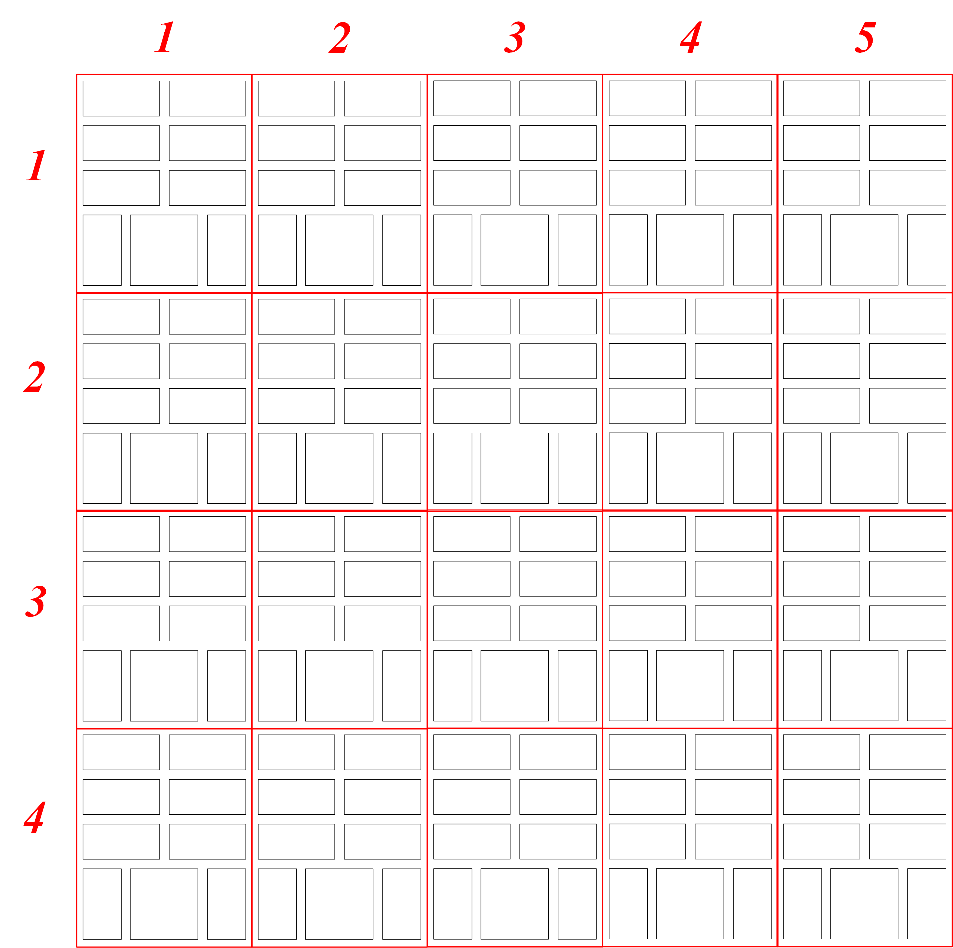

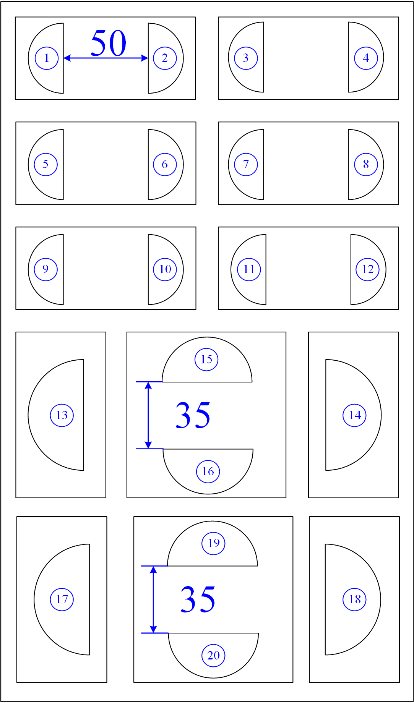

如图2所示为尺寸大小为1200mm×1200mm×50mm的吸声超结构样件的1/20示意图。将图2(a)所示的结构在水平方向周期排列5块，并在竖直方向周期排列4块即可组成1200mm×1200mm×50mm的吸声大样件,如图2(c)所示。图2(b)为质量块的排列方式及间距。图中质量块在位置上均采取对称方式进行布放，对13、14号质量块，其摆放位置均位于薄板的中心。（Φ206吸声超结构500mm样件按此设计进行加工）
(a) 框架单元尺寸图
(b) 质量块分布示意图
(c) 整体示意图
图2 1200mm×1200mm×50mm样件设计图
表2. 1200mm×1200mm×50mm样件质量块尺寸
序号 |
半径 |
高度 |
1 |
44mm |
5.4mm |
2 |
44mm |
16mm |
3 |
44mm |
21.5mm |
4 |
44mm |
32mm |
5 |
44mm |
43mm |
6 |
44mm |
48mm |
7 |
44mm |
15mm |
8 |
44mm |
12mm |
9 |
44mm |
3mm |
10 |
44mm |
10mm |
11 |
44mm |
25mm |
12 |
44mm |
35mm |
13 |
60mm |
48mm |
14 |
60mm |
5.6mm |
15 |
44mm |
2.4mm |
16 |
44mm |
25mm |
（3）Φ206吸声超结构1500mm样件

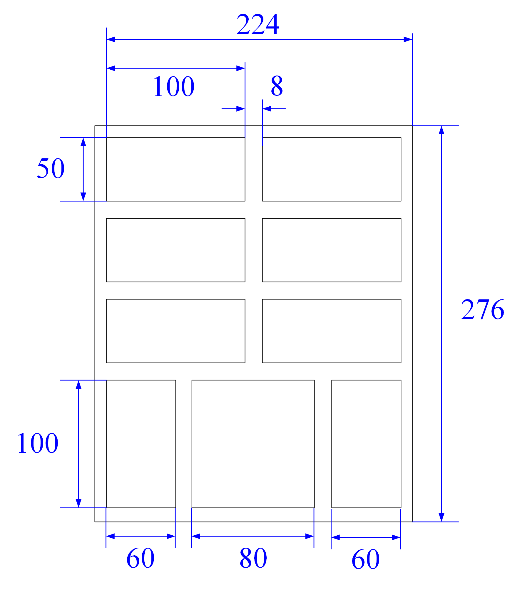

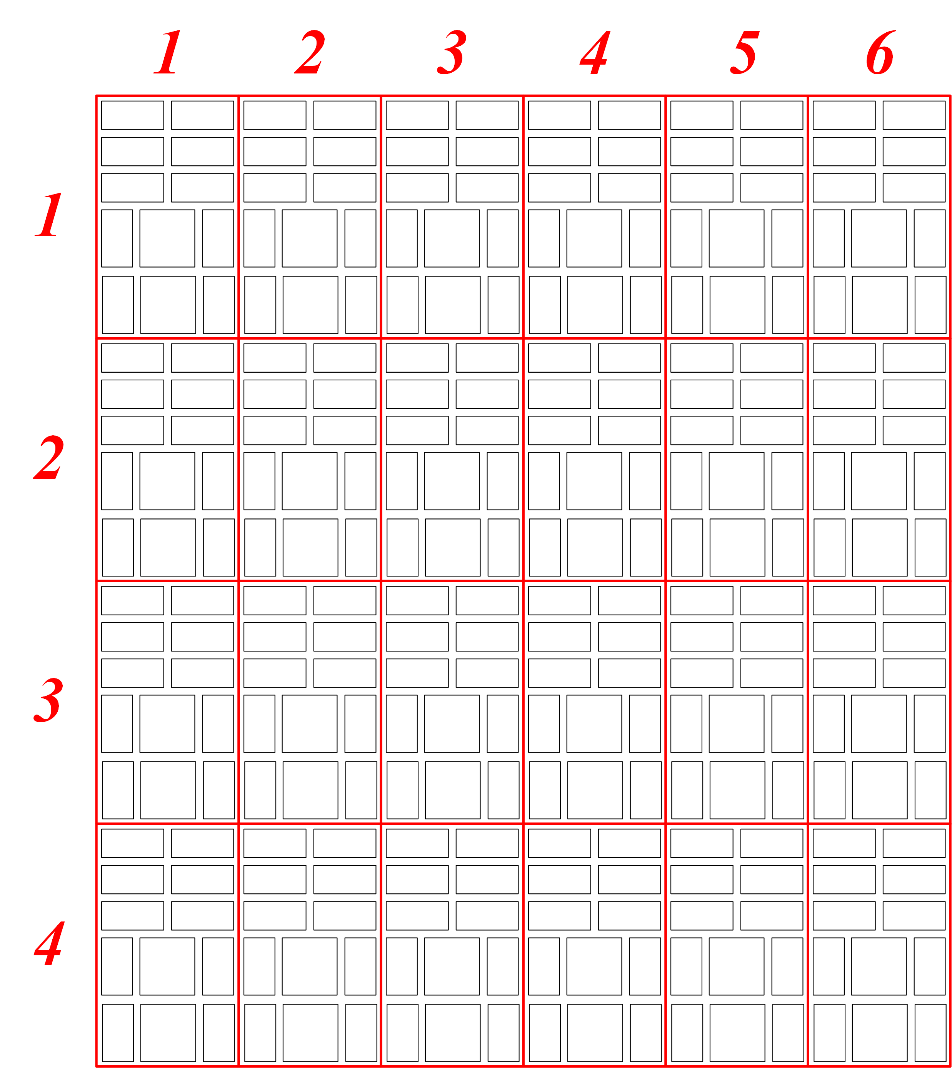

如图3所示为尺寸大小为1500mm×1500mm×50mm的吸声超结构样件的1/20示意图。将图3(a)所示的结构在水平方向周期排列6块，并在竖直方向周期排列4块即可组成1500mm×1500mm×50mm的吸声大样件,如图3(c)所示。
(a) 框架单元尺寸图
(b) 质量块分布示意图
(c) 整体示意图
图 3. 1500mm×1500mm×50mm样件设计图
表 3. 1500mm×1500mm×50mm样件质量块尺寸
序号 |
半径 |
高度 |
1 |
44mm |
5.4mm |
2 |
44mm |
16mm |
3 |
44mm |
21.5mm |
4 |
44mm |
32mm |
5 |
44mm |
43mm |
6 |
44mm |
48mm |
7 |
44mm |
15mm |
8 |
44mm |
12mm |
9 |
44mm |
3mm |
10 |
44mm |
10mm |
11 |
44mm |
25mm |
12 |
44mm |
35mm |
13 |
60mm |
48mm |
14 |
60mm |
5.6mm |
15 |
44mm |
2.4mm |
16 |
44mm |
25mm |
17 |
60mm |
2mm |
18 |
60mm |
20mm |
19 |
44mm |
3mm |
20 |
44mm |
1mm |
2. 聚酰亚胺覆盖
所有样件的质量块覆盖面，均需完整覆盖聚酰亚胺多孔材料，具体要求如下：
(1) 密度：10kg/m³、厚度30mm；
(2) 产品供应商必须为自贡中天胜新材料科技有限公司；
(3) 需随产品提供材料的流阻率测试报告。
（二）交付要求
1. 所有样件需要在2023年12月17日前完成加工，并交付至甲方指定收货地点。
2. 所有产品表面平整光滑，声学结构型面精度达到或优于±0.5mm。
（三）质保要求
1. 质保要求：产品的质保期为2年。
2. 质保期内需提供在交货地的产品售后，相关差旅费用由供货方承担。
3. 材料包装标准：原厂原包装，确保在正常作业和装卸条件下安全无损地到达交货地点，因供方运输过程中产生的丢失、损毁等损害后果由供货方承担。
二、对供应商资格要求
（一）供应商的资格要求
1. 具有独立法人资格及相关证照，具有良好信誉及合同履行能力，具有良好资金、财务状况。
2. 供应商能够自行完整应提供本采购需求项下所有服务，除采购文件明确的或经采购人书面同意以外，不得将本项目项下全部或部分服务分包或转包。
3. 供应商不得被列入失信被执行人、重大税收违法案件当事人名单、政府采购严重违法失信行为名单记录，且在西安交大采购办供应商库中无不良记录。
（二）供应商报名方式
符合本公告要求的供应商，发送邮件至nancy1983@xjtu.edu.cn报名。报名时间：2023年11月21日至2023年11月26日。报名信息须包含：供应厂商名称、法定代表人信息、委托代理人信息、联系方式（邮箱、电话）等。
三、采购文件的发布时间及地点等
预算金额：32万元
磋商时间：2023年11月27日15:00
获取磋商文件时间： 2023年11月21日至2023年11月25日
获取磋商文件方式：报名的供应商将通过邮件获取磋商文件
响应文件递交时间： 2023年11月27日15:00
响应文件递交地址： 西安市碑林区咸宁西路28号西安交通大学机械工程学院西二楼第三会议室
响应文件开启时间： 2023年11月27日15:00
响应文件开启地点： 西安市碑林区咸宁西路28号西安交通大学机械工程学院西二楼第三会议室
